类型：	成套加热设备	用途：	电子
材质：	不锈钢	型号：	GJC
商标：	GJC	包装：	GJC
产量：	30

一、 设备简介
???导热石墨膜生产设备主要由 ℃ 的中温炉和 ℃ 的超高温炉及其配套的气体净化装置，气体过滤装置，冷却循环水系统等组成。可生产各种尺寸规格的导热石墨膜。设备的前后工序所需的设备搭配合理，设备利用率高，生产效率高。
??设备采用微电脑进行炉体分配控制，温度控制，温度记录和水，电，气各种数据的监控。采用编程工艺升温曲线进行升温，并对实际炉温进行记录，可保证每炉产品的品质，并可跟踪和追查产品的生产情况。全面的水、电、气数据监控，当出现故障时，将在1秒钟内报警，并对设备自动做出相应的保护。
二、 主要技术参数
??可生产产品规格：180X230mm； 210X290mm ； 400X400mm ； 450X450mm ；还可按要求定做各种规格的产品?
炉体最高使用温度： ℃ ；
温度均匀度：≤±15℃；控温精度：±1℃
工作气氛：真空置换Ar2?、?N2? 保护（微正压）
温度测量：红外光学测温，测温范围1000~3000℃；?测温精度：0.3% ；
三、 产品 参数 ：

	单位?	KGPS-60?	KGPS?-120?	KGPS?-160?	KGPS?-200?	KGPS?-250
坩埚有效容积 （直径×高）	mm?	Φ100×150?	Φ200×300?	Φ300×500?	Φ400×800?	Φ500×1000
中频电源功率	Kw?	60	120?	160?	200?	250
中频电源频率	Hz?	4000?	2500	2500?	1500?	1000
最高工作温度	℃?	3000?	3000?	3000?	3000?	3000
极限真空度	Pa?	1.2×10-1?	1.2×10-1?	1.2×10-1?	1.2×10-1?	1.2×10-1
压升率	Pa/h?	2	2	2	2?	2
恒温区温差	℃?	±10?	±10?	±10?	±15?	±15?

?
四、 相关配套设备：

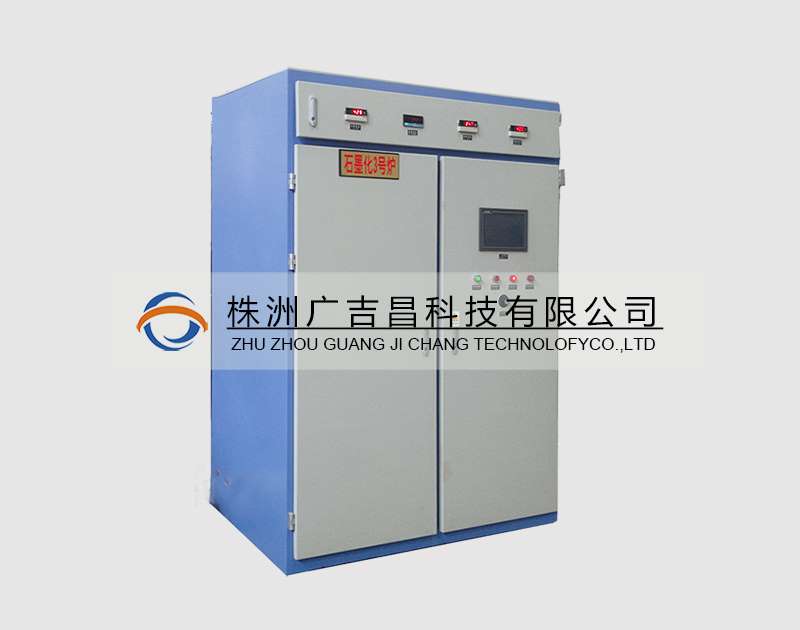

采用全密封防尘结构电源柜，防止导电炭纤维和导电尘土机柜自带水冷散热量，不与室内空气发生热交换?；?
全面的PLC水、电、气自动控制和保护系统。实现电源、炉体、冷却水、保护气体等装置的顺序控制和联锁保护、预警、报警等功能?；
由封闭的纯水循环系统进行冷却，每一个水路的水流量都在触摸屏上显示，一次水循环系统全部使用不锈钢管道和去离子水冷却；
配备气体净化装置，可将氧含量降到 1 PPMV，露点温度小于-80 度。
